CSG(CSF)谐波减速机柔性轴承

[ 发布日期:2025-01-17 16:08:59 点击:156 来源:洛阳锐创轴承有限公司 【打印此文】 【关闭窗口】]

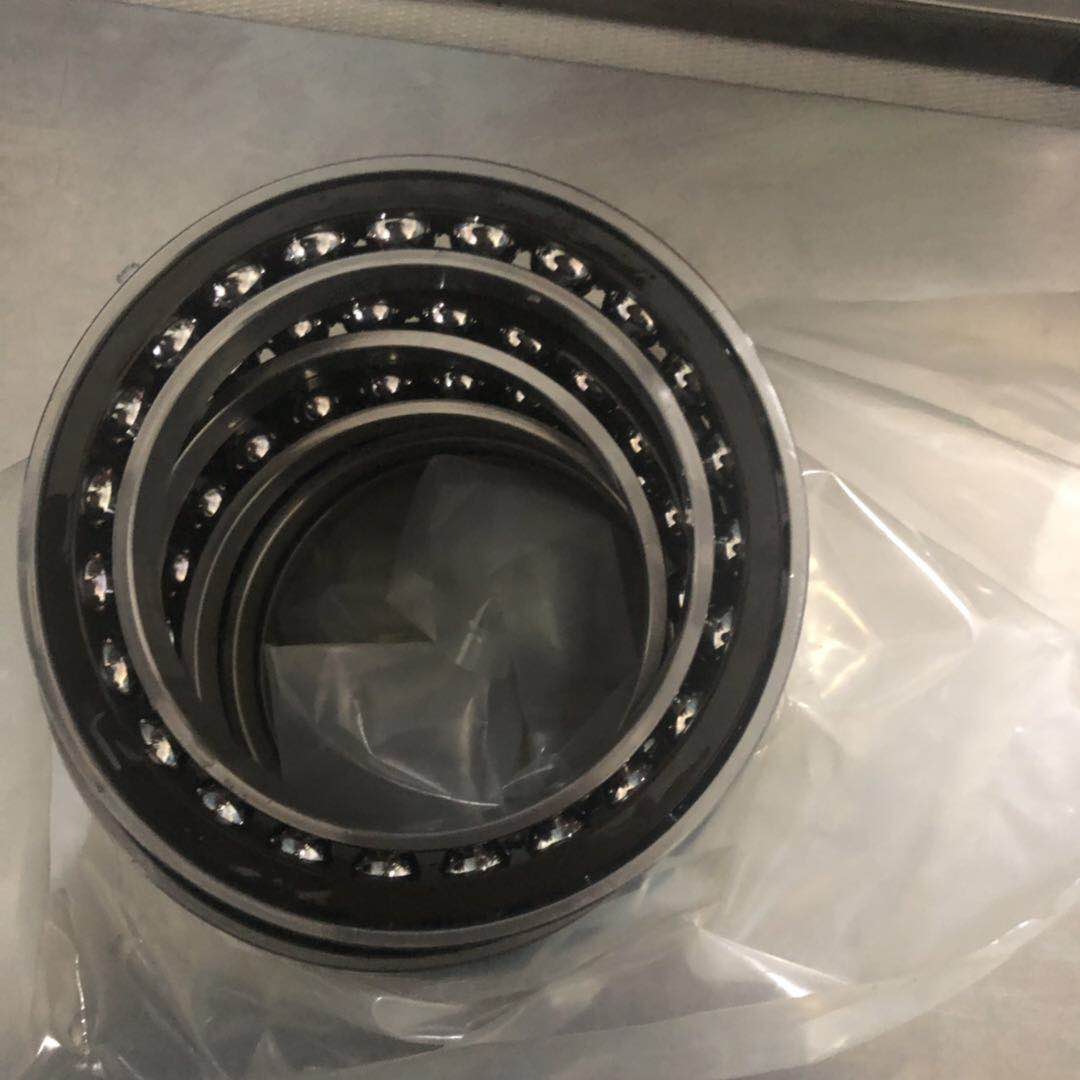

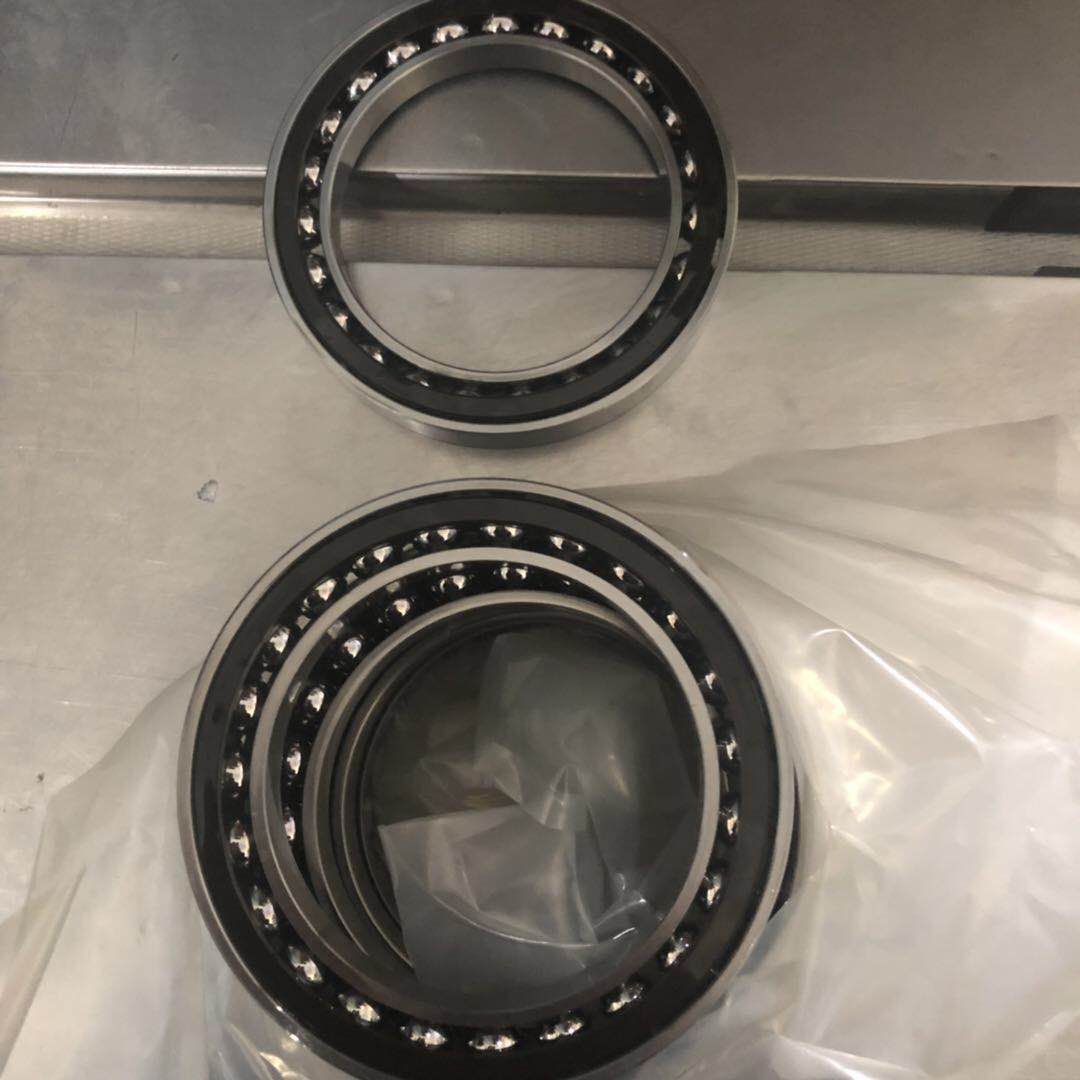

        柔性轴承RCR-17,主要用于CSG-17,CSF-17谐波减速器上,该轴承外形尺寸为30.3*41.72*6.16mm,  柔性轴承是利用柔性元件可控的弹性变形来传递运动和动力的,其特点是传动比大且适用范围广,精度高,空回小,承载能力大,体积小,重量轻,传动平稳,噪音小,可向密封空间传递运动。



公称型号 尺寸规格(mm)



            额定值


d D  B  C
    r

径向变形

   (mm)

输入转速
(r/min)

RCR-14 25.07 33.896 6.35 6.095 0.3 0.8 3000
RCR-17 30.3 41.722 6.68 6.16 0.3 0.9 3000
RCR-20 35.56 49.068 8.13 7.24 0.3 1 3000
RCR-25 45.212 61.334 6.3 9.015 0.3 1 3000
RCR-32 58.928 79.748 8.64 11.81 0.3 1.2 3000
RCR-40 71.12 98.171 10.29 14.475 0.6 1.5 3000
RCR-50 88.9 122.707 12.7 18.085 1 2 3000
RCR-65 117.856 159.312 15.88 23.495 1 2 3000
