CSG谐波减速机轴承

[ 时间:2024-12-06 10:34:04 ]
CSG谐波减速机轴承
产品详情


  其结构为外圈分半、内圈整体型,适合于要求内圈旋转精度要求高的部位,由于内外圈已经加工了安装孔,所以不需要固定法兰和支撑座,更加有利于安装,主要应用于机器人CSF/CSG系列谐波减速机。您在选择此类轴承时,可先与我们联系,索取轴承工况调查表,填写后回传至我公司,我们技术部门会根据实际工况帮助您进行轴承选型。

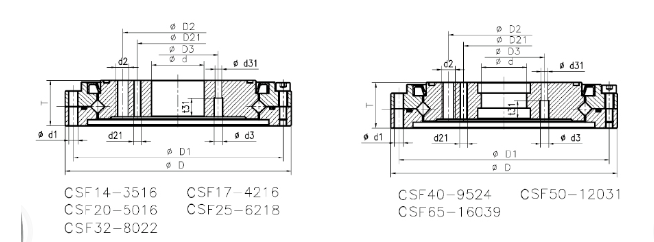

轴承型号  外形尺寸(mm) 额定负荷(KN) 重量
d D T D1 D2 D21 D3 n1-d1 n2-d2 n21-d21 n3-d3 d31 t31 rsmin Cr Cor kg
CSF14(CSG14) 9 55 16.5 49 23 14.5 15.5 8-Φ3.5 6-M4 6-M3 2-Φ3 --- --- 0.3x45° 4.6 5.1 0.25
CSF17(CSG17) 10 62 16.5 56 27 17.5 17.5 10-Φ3.5 6-M5 6-M4 2-Φ3 --- --- 0.3x45° 5.2 6.4 0.27
CSF20(CSG20) 14 70 16.5 64 32 24 19 12-Φ3.5 8-M6 8-M5 4-Φ3 4-Φ2.8 7 0.3x45° 6.1 8.4 0.36
CSF25(CSG25) 20 85 18.5 79 42 30 26 16-Φ3.5 8-M8 8-M6 4-Φ3 4-Φ2.8 7 0.5x45° 11.2 16 0.65
CSF32(CSG32) 26 112 22.5 104 55 40 34 16-Φ4.5 8-M10 8-M8 4-Φ5 4-Φ4.7 10 0.5x45° 18.5 28.3 1.1
CSF40(CSG40) 24 126 24 117 68 50 42 20-Φ5 8-M10 8-M10 4-Φ5 --- --- 0.5x45° 18.9 30.7 1.6
CSF50(CSG50) 32 157 31 147 84 60 50 16-Φ5.5 8-M14 8-M14 4-Φ5 --- --- 0.5x45° 42.8 67.7 3.6
CSF65(CSG65) 44 210 39 198 110 80 64 20-Φ6.5 8-M16 8-M16 4-Φ6 --- --- 0.5x45° 67.7 114.9 7.8
