RU交叉圆柱滚子轴承型号
产品详情

RU系列交叉圆柱滚子轴承结构为内外圈体型设计,由于内外圈已加工了安装孔,所以不需要固定法兰和支撑座,缩短了轴向空间距离、优化了使用机构;另外,由于带座的体化内外圈结构,安装对性能几乎没有影响,因此能够获得稳定的旋转精度和扭矩,外圈和内圈旋转机构都适用,广泛应用于机器人腰部关节、焊接多工位回转工作台、通讯雷达、精密测量仪器等等。您在选择此类轴承时,可先与我们联系,索取轴承工况调查表,填写后回传至我公司,我们技术部门会根据实际工况帮助您进行轴承选型。

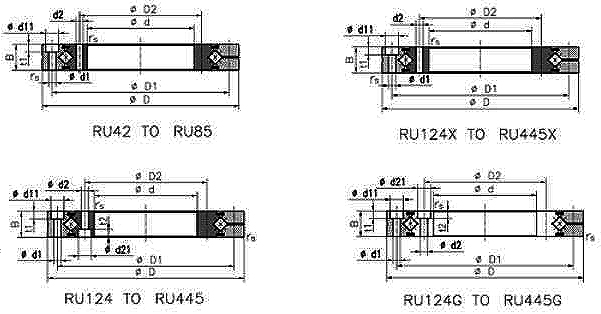

RU交叉滚子轴承结构图


轴承型号 外形尺寸(mm) 额定负荷(KN) 重量
d D B D1 D2 n1 n2 d1 d11 t1 d2 d21 t2 rsmin Cr Cor kg
RU42 20 70 12 57 28 6 6 3.4 6.5 3.3 M3 —— —— 0.6 7.35 8.35 0.29
RU66 35 95 15 83 45 8 8 4.5 8 4.4 M4 —— —— 0.6 17.5 22.3 0.62
RU85 55 120 15 105 65 8 8 5.5 9.5 5.4 M5 —— —— 0.6 20.3 29.5 1
RU124(G) 80 165 22 148 97 10 10 5.5 9.5 5.4 5.5 9.5 5.4 1 33.1 50.9 2.6
RU124X 80 165 22 148 97 10 10 5.5 9.5 5.4 M5 —— —— 1 33.1 50.9 2.6
RU148(G) 90 210 25 187 112 12 12 9 14 8.6 9 14 8.6 1.5 49.1 76.8 4.9
RU148X 90 210 25 187 112 12 12 9 14 8.6 M8 —— —— 1.5 49.1 76.8 4.9
RU178(G) 115 240 28 217 139 12 12 9 14 8.6 9 14 8.6 1.5 80.3 135 6.8
RUI78X 115 240 28 217 139 12 12 9 18 8.6 M8 —— —— 1.5 80.3 135 6.8
RU228(G) 160 295 35 270 184 12 12 11 18 11 11 18 11 2 104 173 11.4
RU228X 160 295 35 270 184 12 12 11 18 11 M10 —— —— 2 10.1 173 11 4
RU297(G ) 210 380 40 350 240 16 16 14 20 13 14 20 13 2.5 156 281 21.3
RU297X 210 380 40 350 240 16 16 14 20 13 M12 —— —— 2.5 156 281 21.3
RU445(G) 350 540 45 505 385 24 24 14 20 13 14 20 13 2.5 222 473 35.4
RU445X 350 540 45 505 385 24 24 14 20 13 M12 —— —— 2.5 222 473 35.4
如需选型、获取其他技术参数、索取电子样本请通过在线咨询联系我们或直接拨打免费电话咨询!
如果需要殊的型号、尺寸、更高的精度或者其他的结构等,请与我们技术中心人员联系!
